本母線槽為鋁合金擠壓成型外殼，集空氣與密集母線之優點。外殼經陽極氧化 處理具有較強的抗腐蝕性，全封閉結構支撐強度高，自重量輕、散熱性能好，適用 于賓館大廈及大中型企業的標準廠房用電設備較密集的場所等。

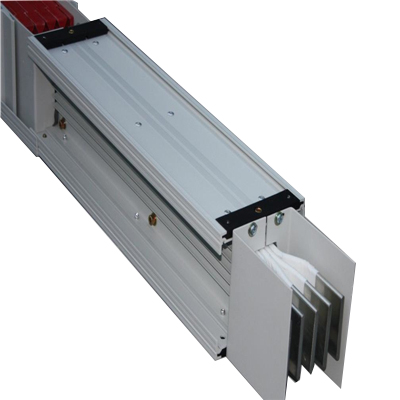

FKC鋁合金保護式母線槽
| 額定 電流(A) |
63 | 80 | 100 | 160 | 200 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
| 高度 (mm) |
83 | 83 | 83 | 83 | 108 | 108 | 108 | 108 | 128 | 128 | 170 | 270 | |
| 重量 kg/m |
IV線 制 |
5.2 | 5.6 | 6.2 | 7.0 | 7.6 | 8.2 | 13.8 | 15.6 | 17.5 | 23.0 | 31.2 | 40.5 |
| V線 制 |
6.2 | 6.5 | 7.1 | 8.2 | 9.4 | 10.5 | 16.2 | 20.6 | 20.9 | 27.8 | 37.5 | 49.5 | |
| 說明:三相五線制母線槽電流大于等于250A時，PE截面為相線的1/2 | |||||||||||||

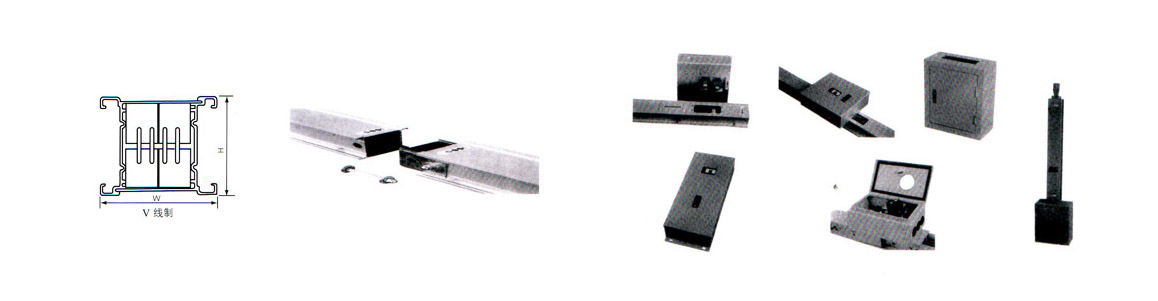

插接箱是用戶使用為頻繁、分支電流保護關鍵之部件。本廠插接箱具有必須 分斷開關，方可打開、關閉箱門及拔出式插入的防護功能、其性能可防止一切誤操 作行為。
本插接箱插腳采用通用標準件，如用戶需增大分支電流?？稍谠湓黾硬迥_， 更換開關即可。此外，插腳附有二塊65錳彈簧鋼片，確保插接200次以上仍具有 良好的彈性接觸。
本插接箱結構可在外變換方位操作，購置本廠操縱桿，用戶可在地面直接方便 地分、合開關。
